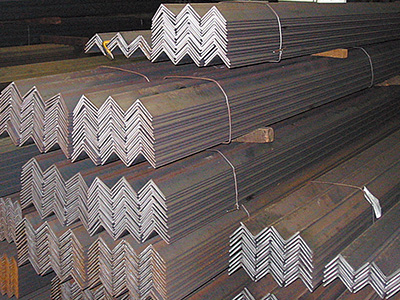

等辺山形鋼

販売

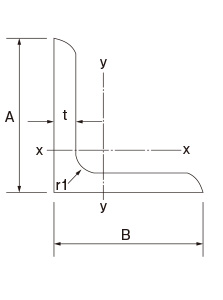

等辺山形鋼寸法表

寸法　mm			断面積 cm²	単位重量 kg/m	断面二次モーメント			断面二次半径			断面係数
寸法　mm					cm⁴			cm			cm³
A × B	t	r1			lx=ly	最大lu	最少lv	lx=ly	最大iu	最少iv	Zx=Zy
30 × 30	3	4.0	1.727	1.36	1.42	2.26	0.59	0.91	1.14	0.58	0.66
40 × 40	3	4.5	2.336	1.83	3.53	5.60	1.45	1.23	1.55	0.79	1.21
40 × 40	5	4.5	3.755	2.95	5.42	8.59	2.25	1.20	1.51	0.77	1.91
50 × 50	4	6.5	3.892	3.06	9.06	14.4	3.74	1.53	1.92	0.98	2.49
50 × 50	6	6.5	5.644	4.43	12.6	20.0	5.24	1.50	1.88	0.96	3.56
65 × 65	6	8.5	7.527	5.91	29.4	46.6	12.1	1.98	2.49	1.27	6.27
65 × 65	8	8.5	9.761	7.66	36.8	58.3	15.3	1.94	2.44	1.25	7.97
75 × 75	6	8.5	8.727	6.85	46.1	73.2	19.0	2.30	2.90	1.48	8.47
75 × 75	9	8.5	12.69	9.96	64.4	102	26.7	2.25	2.84	1.45	12.1
75 × 75	12	8.5	16.56	13.00	81.9	129	34.5	2.22	2.79	1.44	15.7
90 × 90	7	10	12.22	9.59	93.0	148	38.3	2.76	3.48	1.77	14.2
90 × 90	10	10	17.00	13.3	125	199	51.7	2.71	3.42	1.74	19.5
90 × 90	13	10	21.71	17.0	156	248	65.3	2.68	3.38	1.73	24.8
100 × 100	7	10	13.62	10.7	129	205	53.2	3.08	3.88	1.98	17.7
100 × 100	10	10	19.00	14.9	175	278	72.0	3.04	3.83	1.95	24.4
100 × 100	13	10	24.31	19.1	220	348	91.1	3.00	3.78	1.94	31.1
120 × 120	8	12	18.76	14.7	258	410	106	3.71	4.67	2.38	20.5
130 × 130	9	12	22.74	17.9	366	583	150	4.01	5.06	2.57	38.7
130 × 130	12	12	29.76	23.4	467	743	192	3.96	5.00	2.54	49.9
130 × 130	15	12	36.75	28.8	568	902	234	3.93	4.95	2.53	61.5
150 × 150	12	14	34.77	27.3	740	1,176	304	4.61	5.82	2.96	68.1
150 × 150	15	14	42.74	33.6	888	1,410	365	4.56	5.75	2.92	82.6
150 × 150	19	14	53.38	41.9	1,090	1,730	451	4.52	5.69	2.91	103.0
175 × 175	12	15	40.52	31.8	1,180	1,860	480	5.38	6.78	3.44	91.8
200 × 200	15	17	57.75	45.3	2,180	3,470	891	6.14	5.75	3.93	150.0
250 × 250	25	24	119.10	93.7	6,950	11,000	2,860	7.63	9.62	4.89	388.0
