H形鋼

販売

広幅H形鋼

広幅H形鋼

細幅H形鋼

細幅H形鋼

広幅H形鋼 寸法表

寸 法　mm 断面積
cm²		 単位重量
kg/m		 断面二次モーメント 断面二次半径 断面係数
cm4 cm cm³

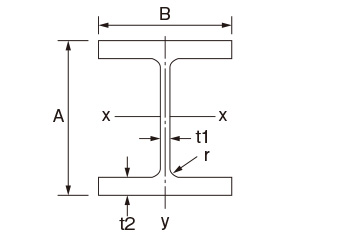

A × B t1 t2 r lx ly lx ly Zx Zy
100 × 100 6 8 8 21.59 16.9 378 134 4.18 2.49 75.6 26.7
125 × 125 6.5 9 8 30.00 23.6 839 293 5.29 3.13 134 46.9
150 × 150 7 10 8 39.65 31.1 1,620 563 6.40 3.77 216 75.1
175 × 175 7.5 11 13 51.42 40.4 2,900 984 7.50 4.37 331 112
200 × 200 8 12 13 63.53 49.9 4,720 1,600 8.62 5.02 472 160
250 × 250 9 14 13 91.43 71.8 10,700 3,650 10.8 6.32 860 292
300 × 300 10 15 13 118.4 93 20,200 6,750 13.1 7.55 1,350 450
350 × 350 12 19 13 171.9 135 39,800 13,600 15.2 8.89 2,280 776
400 × 400 13 21 22 218.7 172 66,600 22,400 17.5 10.10 3,330 1,120

細幅H形鋼 寸法表

寸 法　mm 断面積
cm²		 単位重量
kg/m		 断面二次モーメント 断面二次半径 断面係数
cm4 cm cm³
A × B t1 t2 r lx ly lx ly Zx Zy
100 × 50 5 7 8 11.85 9.3 187 14.8 3.98 1.12 37.5 5.91
125 × 60 6 8 8 16.84 13.2 413 29.2 4.95 1.32 66.1 9.73
150 × 75 5 7 8 17.85 14.0 666 49.5 6.11 1.66 88.8 13.2
175 × 90 5 8 8 22.90 18.0 1,210 97.5 7.26 2.06 138 21.7
200 × 100 5.5 8 8 22.67 20.9 1,810 134 8.23 2.24 181 26.7
250 × 125 6 9 8 36.97 29.0 3,960 294 10.4 2.82 317 47.0
300 × 150 6.5 9 13 46.78 36.7 7,210 508 12.4 3.29 481 67.7
350 × 175 7 11 13 62.91 49.4 13,500 984 14.6 3.96 771 112.0
400 × 200 8 13 13 83.37 65.4 23,500 1,740 16.8 4.56 1,170 174.0
450 × 200 9 14 13 95.43 74.9 32,900 1,870 18.6 4.43 1,460 187.0
500 × 200 10 16 13 112.20 88.2 46,800 2,140 20.4 4.36 1,870 214.0
600 × 200 11 17 13 131.70 103.0 75,600 2,270 24.0 4.16 2,520 227.0
