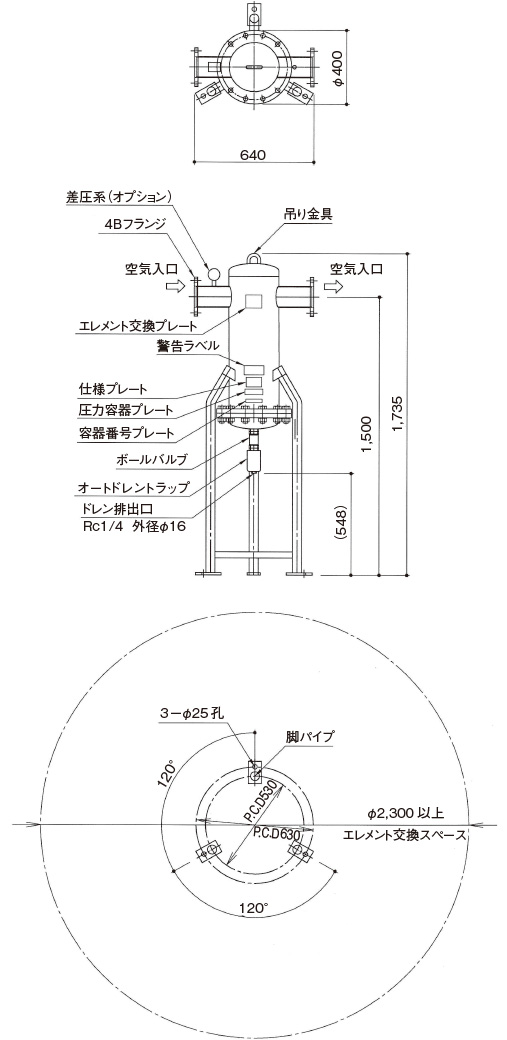

  • 外形図
  • エアーフィルター・ミクロミストフィルター

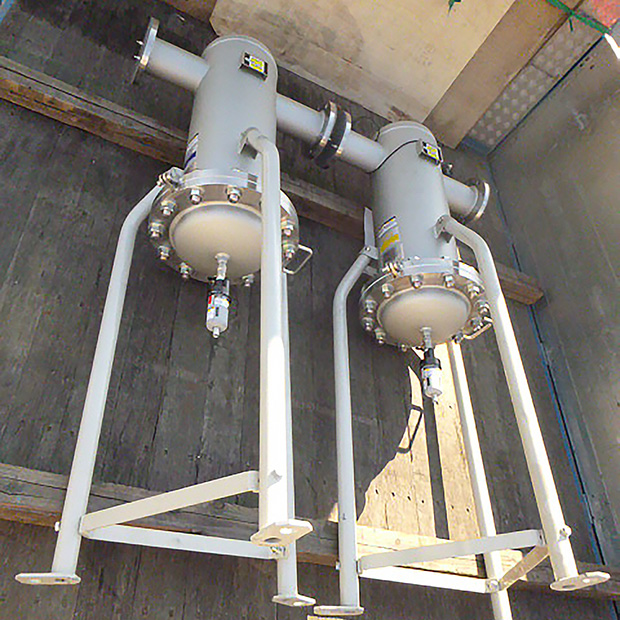

    エアーフィルター

    用途・特徴

    コンプレッサーで圧縮した空気の0.3~3ミクロン以上の固形物を除去するフィルターです。

    ミクロミストフィルター

    用途・特徴

    コンプレッサーで圧縮した空気の0.01ミクロン以上の油分・固形物を除去する
    フィルターです。

  • 型式   HAF-240B
    処理空気量 ※1 m³ × min 50
    処理空気条件 入口空気圧力(ゲージ圧力) MPa 0.69
    入口空気温度 30
    入口空気露点 大気圧下 - 17
    使用範囲 使用流体   圧縮空気
    使用圧力範囲(ゲージ圧力) MPa 0.05 ~ 0.97
    入気温度範囲 5 ~ 60
    周囲温度範囲 2 ~ 60
    主要寸法 外形寸法 面間距離 × 全長 mm 640 × 1735
    配管接続口径   4B フランジ
    差圧計接続口径 ※2   Rc1/4
    ドレン排出口口径   Rc1/4、外径φ16
    質量 kg 73
    フィルターエレメント 型式   HA-100B
    使用本数   3
    特性 濾過度 µm 1 ※3
    捕集効率 99.999
    エレメント交換サイクル ※4 初期圧力損失 MPa 0.005
    圧力損失 MPa 0.07
    交換時間   3,000時間または1年
    オートドレントラップ 排出方式   フロート式
    備考 塗装色 本体 メタリックシルバー
    脚部 マンセルNo.7.5Y7.5/0.5
    第2種圧力容器   対象品

    ※1:処理空気量は、圧縮機の吸込状態に換算した値です。
    ※2:オートドレントラップ(標準装備)、差圧系(オプション)は、単品発送となります。
    ※3:入口油分濃度3wt ppm.
    ※4:交換時期はいずれか早い方となります。
    ※5:本フィルターは工業用です。クリーンルームや食品用等にご使用される場合は、別途ご相談願います。
