縦型ジェットミキサー

レンタル

  • 商品説明
  • 仕様
  • 作動原理

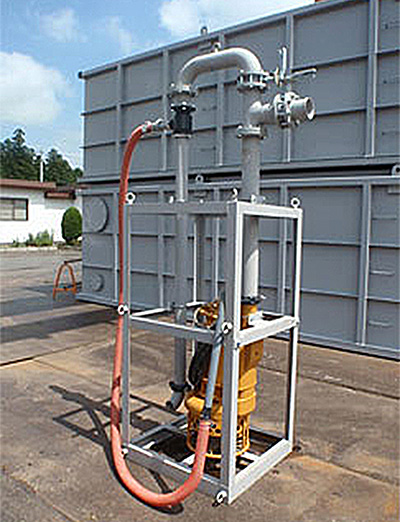

  • 縦型ジェットミキサー

    用途・特徴

    ・基礎工事などにおけるベントナイト溶液(安定液)を作るのに用いられます。
    ・ベントナイトの自動吸引・撹拌・圧送が1台の装置で可能です。
    ・水中ポンプを使用しているため、騒音が小さく、設置スペースが小さくなります。
    ・電動機出力は従来工法より半減でき、運転コストが低減できます。
    ・作泥時間は、従来のプロペラ式攪拌方式と比べて1/10の時間で可能です。
    ・ジェットの強力な水流により、均一な攪拌が可能です。
    ・1組の装置に組立てられているため、運搬が容易です。

  • 外形寸法(mm) 850W × 900L × 2814H
    重 量(kg) 410
    取扱液 液 質 ベントナイト泥水
    液 温 0 ~40℃
    粘 度 ファンネル粘度 20秒
    異物の大きさ 最大(mm) 35(砂利・砂不可)
    使用条件 スラリ不含泥水
    使用ポンプ 型 式 HS - 615C
    口径・出力 100(4B)・11kw
    吐出し量・全揚程 2m³/min・14m
    装置本体 構造 方式 エジェクタ
    ノズルの穴径 φ 50
    材料 ノズル ステンレス鋳鉄(SCS13)
    ディフューザ 鋳鉄(FC20)
    ノズルケーシング 鋳鉄(FC20)
    最大水深 1.8m
    適用タンク(ノッチタンク)の容量 10 ~20m³
    設置方法 タンク内に立置き
    ホース接続方式 ベントナイト粉袋吸引用 50mm(2B)パロット継手
    泥水移送用 100mm(4B)Sカラー

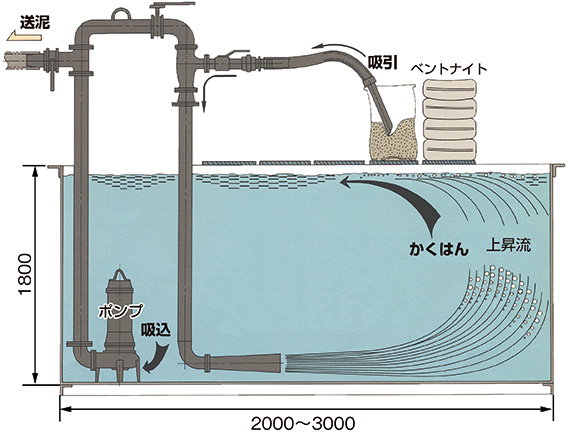

  • 縦型ジェットミキサー作動原理
