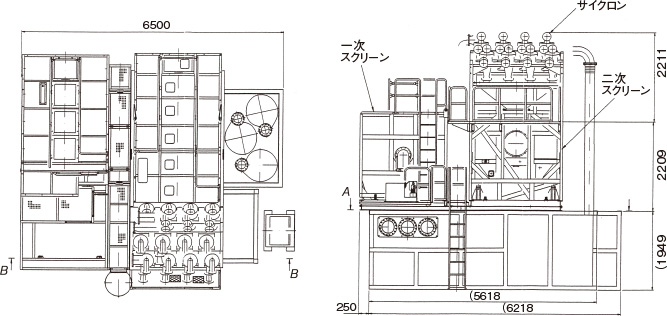

  • 寸法図

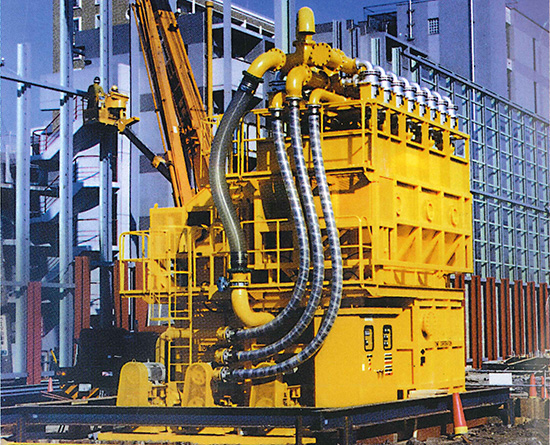

  • 大容量土砂分離機(ロータリースクリーン)

    用途・特徴

    ・地中連続壁等大容量の循環掘削工事の掘削泥水の土砂分離の
     一次処理機として使用されております。
    ・ロータリー式(回転式)の篩のため低周波の発生がありません。
    ・振動を利用しない分離機のため、騒音・振動が少なく、防音ハウスが不要です。

  • 名 称 利根式ロータリースクリーン
    型式名 TRS-12 型
    処理能力 12m²/min
    スクリーン 一次処理スクリーン 二次処理スクリーン
      スクリーン目 2.55mm 0.7mm K0.5mm
    スクリーン径 1800mm φ 1800mm φ
    スクリーン長 2000mm 3750mm(2250 + 1500)
    回転数 MAX 9.4rpm MAX 9.4rpm
    動力 15kW(インバータ駆動) 18.5kW(インバータ駆動)
    エアーシャワー装置
    ※1 コンプレッサー:7m³/min × 7kg/cm³
    サイクロン 型式名 MD-9型
    基数 12基(4基 × 3列)
    ポンプ 駆動ポンプ 8-6SCBEOV型 × 3台
    動力 45kw-4P
    インペラー回転数 1225rpm
    流量 約12m³/min(4m³/mm × 3台)
    タンク
    アンダー
    容量 23m³(FULL)
    撹拌機 SA350P17 × 5.5kw × 2基
    レベルスイッチ MF-1A × 4式
    タンクサブ 容量 5m³(FULL)
    ※2 サービスポンプ 8 ~ 12m³/min(自然流失の場合は不要です)
    備考 ※1コンプレッサーと ※2サービスポンプはオプションです
