地中連続壁油圧掘削装置(MHL)

受注製作

レンタル

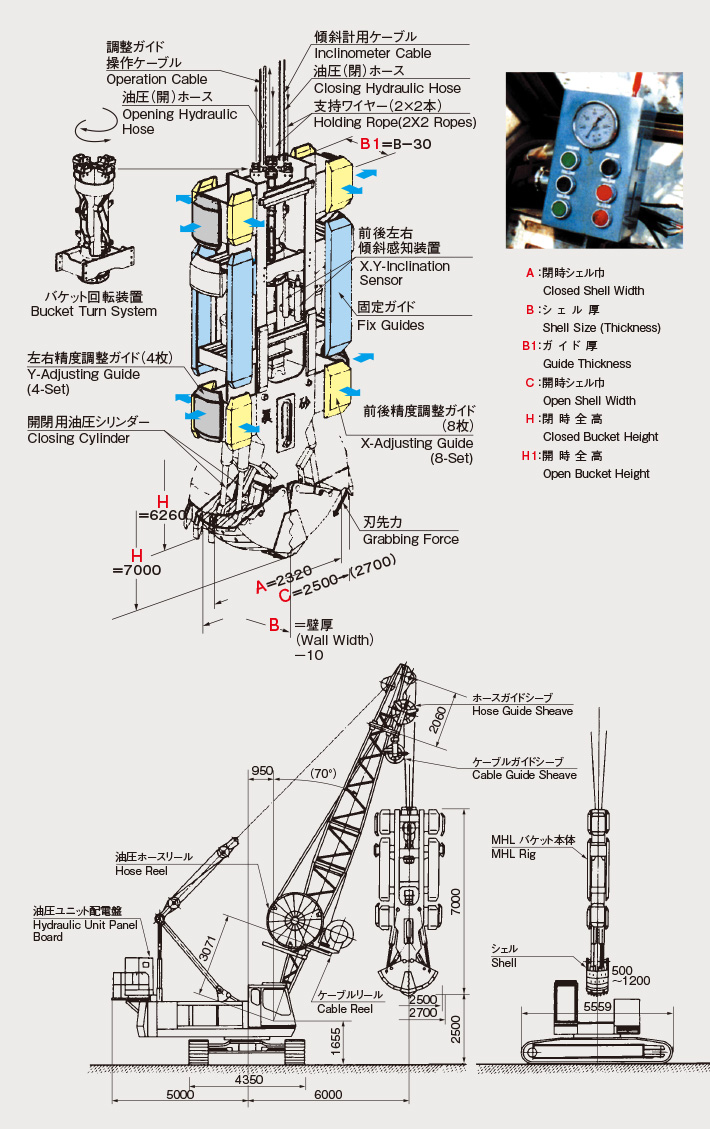

  • 外形図
  • 仕様
  • 地中連続壁油圧掘削装置(MHL)
  • MHL ベースマシン
    MHL-5070AY
    MHL-60100AYH
    MHL-80120AY
    LS-118RH-5 CCH-500-3 KH-180-3 7055
    SC-500 CCH-500-3 KH-180-3・CX-500 7065
    80120AY LS-118AH-5・SC-500 CCH-500-3 KH-180-3・CX-500 7055・7065
    ブーム長さ 13 ~ 18m
    作業半径 (70°)約6m
    バケット総重量   壁厚
    500 600 700 800 900 1000 1200
    MHL-5070AY 9.50t 10.28t 10.92t ? ? ? ?
    MHL-60100AYH ? 12.00t 12.70t 13.50t 13.80t 14.10t ?
    MHL-80120AY ? ? ? 11.00t 12.88t 13.30t 14.50t
    ホースガイド重量 0.65t
    ホースリール部重量 2.70t
    油圧ユニット部重量 2.90t
    ユニット取付ベース重量 0.05t
    クローラ取付部品総質量 6.75t
    最大深削深さ 55m
    型式 MHL5070AY MHL60100AYH MHL80120AY
    バケット
    仕様
    壁 厚(mm) 500 600 700 600 700 800 1000 800 900 1000 1200
    容 量(m³) 0.60 0.74 0.86 0.65 0.75 0.85 1.05 0.95 1.09 1.15 1.30
    自 重(t) 8.30 8.80 9.20 10.70 11.20 11.50 12.00 10.00 10.70 11.00 11.90
    全体重量(t) 9.50 10.28 10.92 12.00 12.70 13.50 14.10 11.90 12.88 13.30 14.50
    支持ロープ φ 20-2 × 2 φ 20-2 × 2 φ 20-2 × 2
    開閉シリンダー 1 × 2 1 × 2 2 × 2
    刃先力 140kg/cm² 32.8t 140kg/cm² 42.5t 140kg/cm² 65.6t
    開キ時間 約 12.5秒 約 16秒 約 25秒
    閉ジ時間 約 18秒 約 23秒 約 36秒
    油圧ユニット仕様 使用圧力(最大) 140kg/cm²
    メーン吐出量 122/144? /min
    メーンセンター 4P - 45kw
    リール用吐出量 48/57? /min
    リール用モーター 4P - 7.5kw
    電 流 50/60HZ 200/220V
    タンク容量 700?
    ホースリール仕様 巻上トルク(巻上力) 75kg/cm² i = 1/7 66kgm(188kg)
    巻取長さ 60m
    巻取スピード 25-50m/min
    使用ホース 耐圧 Service Pressure 140kg/cm³
      内径 Inner Dia φ 25mm
